Пароэжекторные вакуумные насосы (ПЭВН) для дегазации стали в вакуумной камере
Предлагается новая разработка — высокоэкономичный пароэжекторный вакуумный насос (ПЭВН), имеющий ряд преимуществ по сравнению с широко распространёнными на металлургических предприятиях пароэжекторными блоками.

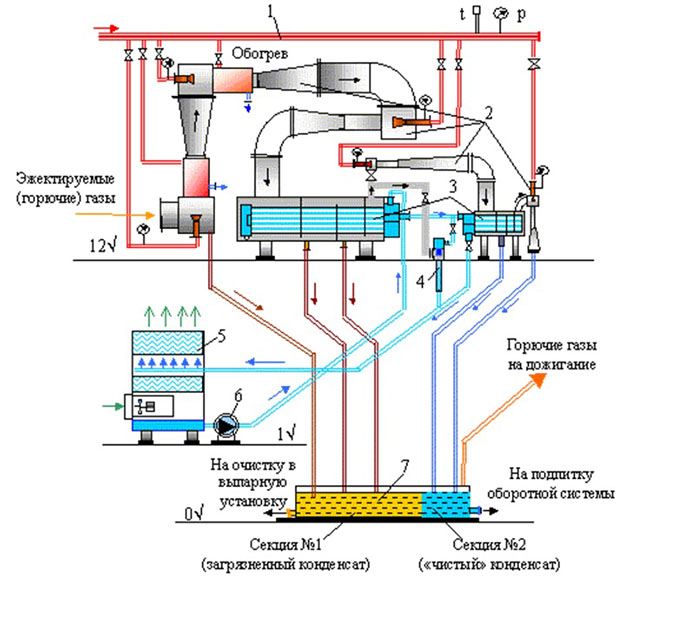

Предлагаемый ПЭВН оснащён, в отличие от традиционного ПЭВН с конденсаторами смешивающего типа, кожухотрубчатыми конденсаторами. Цена ПЭВН с такими конденсаторами несколько выше, но они имеют существенное преимущество. Это преимущество заключается в том, что охлаждающая вода, поступающая в конденсаторы ПЭВН, остаётся условно чистой благодаря отсутствию непосредственного её контакта с эжектируемой из вакуумной камеры (ковша, изложницы) газовой смесью, несущей некоторый расход загрязняющих веществ.
Процесс конденсации пара из парогазовой смеси и сопровождающий его процесс нагрева охлаждающей воды в кожухотрубчатых конденсаторах происходят в разных полостях аппарата: конденсация — в межтрубном пространстве, а нагрев воды — в трубках. При этом загрязнённым оказывается только конденсат рабочего и эжектируемого пара, расход которых в сумме составляет не более 1.5% от расхода охлаждающей воды. Соответственно, вместо очистки суммарного расхода охлаждающей воды и присоединившегося к ней конденсата, что имеет место в ПЭВН с конденсаторами смешения, очистке необходимо подвергать только стекающий конденсат.
